Study of quadripoles and active filters with data acquisition and interactive course
Sku: Box_000025
Lucas Nülle
TP Etude des quadripôles et filtres actifs avec acquisition de données et cours interactifs
Thèmes abordés

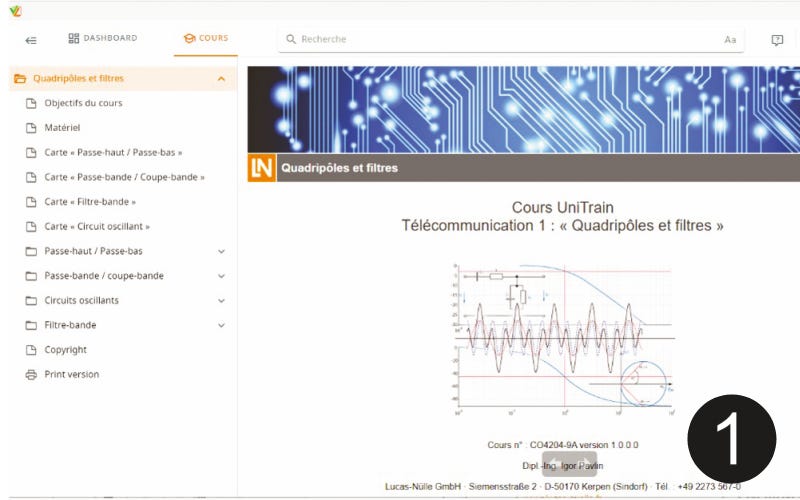

1 - TP Étude des quadripôles et filtres
Réf. 604238
- Fonction de transfert d'un quadripôle
- Réponse en phase et fréquence de coupure
- Analyse de diagramme de Bode de filtres
- Fonction de transfert, bande passante, fréquence de résonance de circuits oscillants
- Circuits oscillants parallèle avec diodes varicap

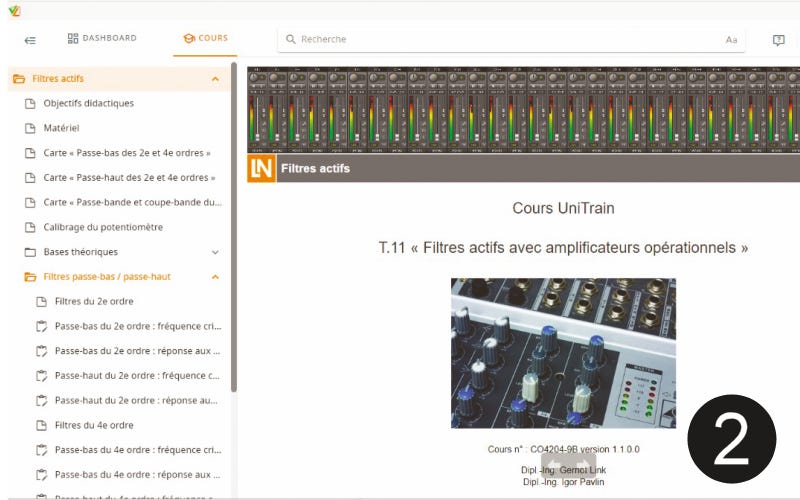

2 - TP Étude des filtres actifs avec amplificateur
Réf. 604254
- Filtres actifs avec comparaison
- Ordre de filtres, pente, décalage de phase max
- Schéma de tolérance
- Différentes approximations des filtres : filtres de Bessel, de Butterworth et de Tchebychev
- Mesures sur filtre d'ordre 2 et 4
Principes et objectifs
Le système UniTrain est un système évolutif performant d'enseignement assisté par ordinateur pour l'apprentissage et la formation en électricité et en électronique. L'iInterface UniTrain en est le dispositif central. Ce dispositif fournit les entrées et sorties, les relais, les sources et la technique de mesure requis pour les expériences. L'interface est commandée via le PC. Le système est fourni avec un cours interactif d'apprentissage complet avec animations, exercices et évaluation.
Composition :
1 - TP Étude des quadripôles et filtres
Réf. 604238
Dispositif de base comprenant :
- Interface UniTrain
- Module d'accueil des cartes électronique
- Accessoires de mesure, shunts et câbles de mesure
- 1 carte d'essais passe-haut et passe-bas RC, combinaison RC possible via fiche à pont
- 1 carte d'essais filtre bande passante, comprenant :
- 2 circuits oscillants parallèles à couplage capacitif
- 1 carte d'essais bande passante et fi ltre coupe-bande
- 1 carte d'essais circuits oscillants en série, parallèles et circuit oscillant réglable
2 - TP Étude des filtres actifs avec amplificateur
Réf. 604254
Dispositif de base comprenant :
- Interface UniTrain
- Module d'accueil des cartes électronique
- Accessoires de mesure, shunts et câbles de mesure
- 1 carte d'expérimentation passe-bas d'ordre 2 et 4
- 1 carte d'expérimentation passe-haut d'ordre 2 et 4
- 1 carte d'expérimentation passe-bande et coupebande d'ordre 2
